Urutan Warna Kabel LAN
untuk memasang kabel UTP pada Pin RJ-45 juga memiliki beberapa urutan warna standar yang dipakai secara global. pembagian urutan warna tersebut juga disesuaikan dengan jenis jaringan yang dipakai.
ada 2 urutan warna yang umum dipakai dalam jaringan komputer, yaitu T568A dan T568B, berikut adalah gambar urutan keduanya.
Jika kita lihat, maka urutan warna T568A dari kiri ke kanan adalah:
putih-hijau, hijau, putih-oranye, biru, putih-biru, oranye, putih-coklat, coklat.
sedangkan untuk jenis T568B urutannya adalah:
putih-oranye, oranye, putih-hijau, biru, putih-biru, hijau, putih-coklat, coklat.
Dua urutan warna diatas adalah urutan warna yang telah menjadi standar internasional dalam Cabling jaringan. selanjutnya, berdasarkan perbedaan urutan warna kedua Pin dari suatu kabel masih dapat dibagi lagi menjadi 2 jenis, yaitu straigh-through dan cross-over:

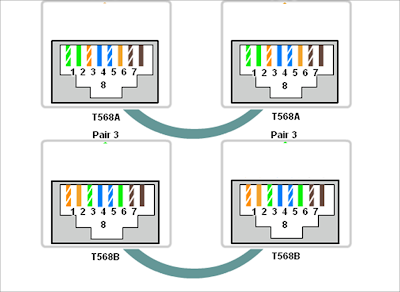

1. Straigh-Through
Istilah Straigh-Through digunakan untuk kabel LAN yang memiliki urutan warna yang sama pada kedua ujung Pin. misalnya ujung Pin yang satu memiliki urutan warna jenis T568A (putih-hijau, hijau, putih-oranye, biru, putih-biru, oranye, putih-coklat, coklat), maka ujung Pin yang lainnya juga harus memiliki urutan warna berdasarkan standar T568A. jika yang digunakan oleh salah satu Pin adalah standar T568B, maka ujung Pin lainnya juga harus memiliki urutan warna berdasarkan standar T568B. anda dapat membuat kabel jenis straigh-through tanpa menggunakan aturan warna T568A maupun T568B asalkan dikedua ujung Pin memiliki urutan warna yang sama.
Kabel jenis Straigh-through digunakan untuk menghubungkan dua buah device yang tidak sejenis (mis: komputer-Switch/Hub, Komputer-Router, Router-Switch, dlsb)

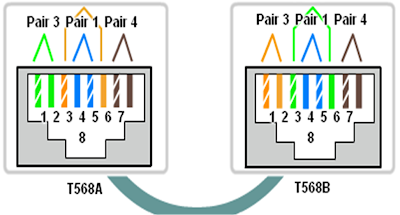

2. Cross over
Berbeda dengan kabel jenis straigh-trough, kabel jenis Crossover memiliki urutan warna yang berbeda dikedua ujungnya. namun, perbedaan warna ini tidak boleh sembarangan, karena kedua ujung ini juga memiliki aturan urutan warna.
Pada kabel jenis Crossover standar, jika salah satu ujung Pin memiliki susunan warna berdasarkan aturan T568A, maka ujung Pin yang lain harus memiliki urutan warna berdasarkan standar T568B.
jika anda membuat urutan sendiri pada sebuah kabel LAN, maka urutan warna pada Pin Crossover-nya adalah : urutan warna ke-1 Pin pertama menjadi urutan ke-3 pada Pin kedua, urutan ke-2 pada Pin pertama menjadi urutan warna ke-6 pada Pin kedua.
Kabel jenis Crossover digunakan pada saat kita menghubungkan 2 buah device yang sejenis (mis:komputer-komputer, komputer-Router, Switch-Hub, Router-router, Switch).
untuk lebih jelasnya anda dapat memperhatikan contoh gambar dibawah ini
